Almacén con Estructura Metálica: Guía de Diseño, Componentes y Exportación
Para desarrolladores, contratistas y operadores logísticos en América Latina, proyectar un almacén con estructura metálica requiere equilibrar eficiencia estructural, velocidad de montaje y optimización de inversión. Ya sea que su proyecto se denomine nave industrial en México, bodega en Colombia y Perú, o galpón en Chile y Argentina, el acero prefabricado ofrece la rigidez técnica necesaria para cubrir grandes luces sin columnas intermedias. Esta guía detalla el proceso técnico, desde el cálculo de cargas regionales hasta la importación marítima directa desde fábrica.
¿Qué es un almacén con estructura metálica industrial?
Un almacén con estructura metálica es una edificación prefabricada cuyo sistema portante principal está constituido por elementos de acero de alta resistencia. El esqueleto estructural se diseña mediante pórticos rígidos conformados por columnas y vigas de perfiles H soldados o laminados, ensamblados mediante conexiones empernadas.
El sistema distribuye vertical y horizontalmente las cargas hacia las placas base y pernos de anclaje empotrados en la cimentación. Se complementa con una red de correas C/Z y arriostramientos metálicos que garantizan la estabilidad espacial frente a esfuerzos de viento y sismo.
Tipos de almacén con estructura metálica según su aplicación
La flexibilidad del diseño en acero permite adaptar un almacén con estructura metálica a requerimientos operativos específicos:
Bodegas logísticas y centros de distribución: Exigen gran altura útil al alero y amplias luces libres para optimizar el almacenamiento en racks verticalizados y la maniobra de montacargas.
Naves industriales y talleres: Diseñadas para soportar cargas dinámicas de equipos pesados e integraciones para puente grúa.
Galpones agrícolas y de maquinaria: Priorizan luz interior, ventilación adecuada y protección frente a agentes corrosivos.
Almacenes comerciales y hangares: Soluciones con modulación libre de columnas intermedias para máxima flexibilidad funcional.
Componentes principales en un almacén con estructura metálica
Un suministro estructural de grado industrial comprende los siguientes elementos estandarizados:

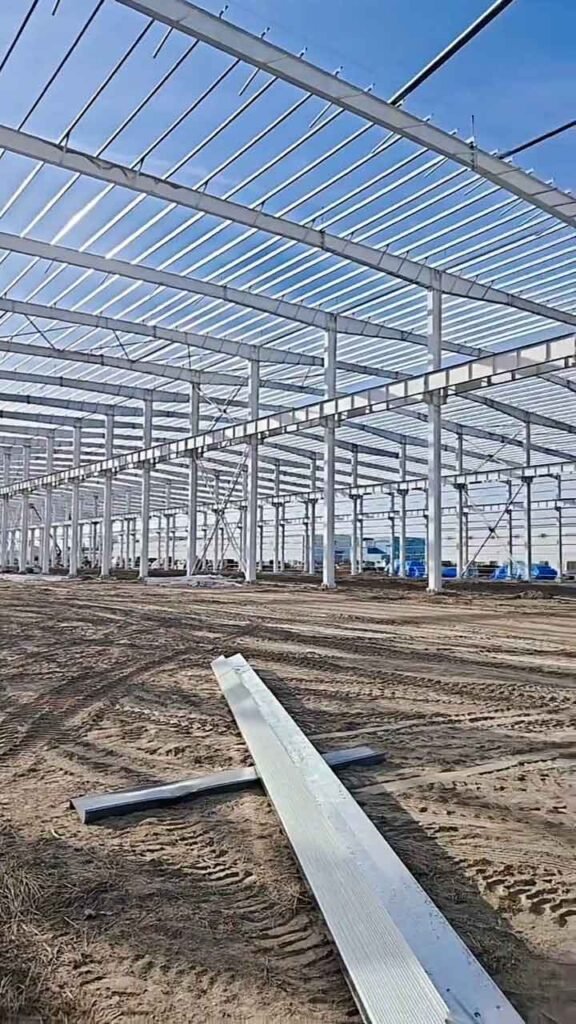

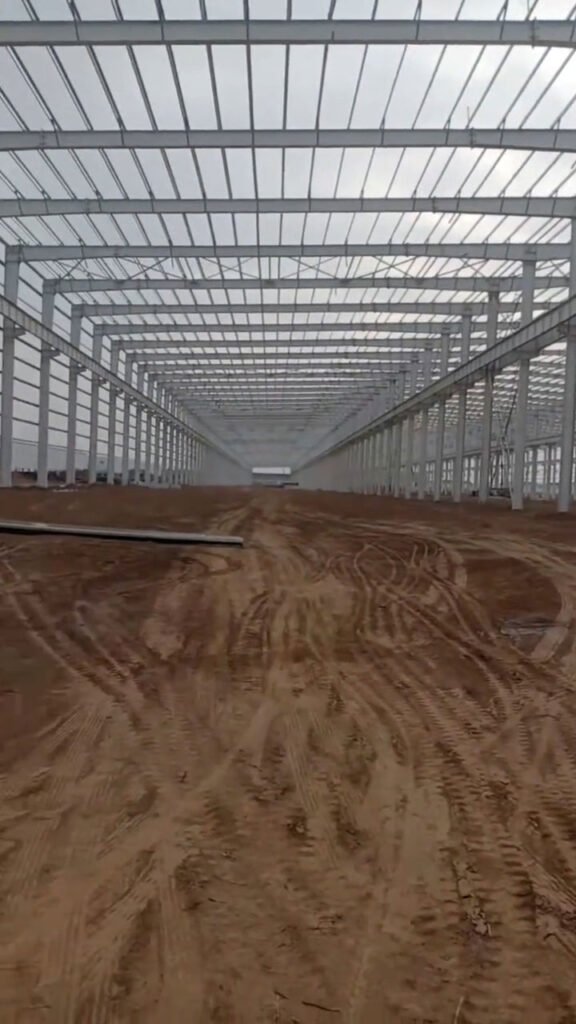

Estructura primaria: Columnas y vigas principales en perfiles H (acero Q355B / Q235B) cortados y perforados mediante control numérico CNC.

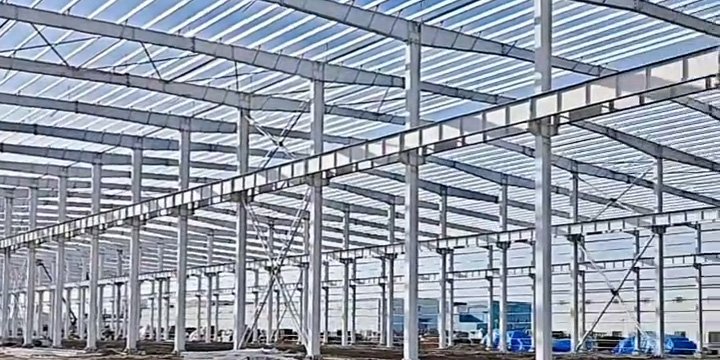

Estructura secundaria: Correas de techo y fachada tipo C o Z en chapa galvanizada, tensores, tirantes y tubos de amarre.
Sistema de arriostramiento: Barras de acero y tensores en “X” para arriostramiento lateral y de cubierta.

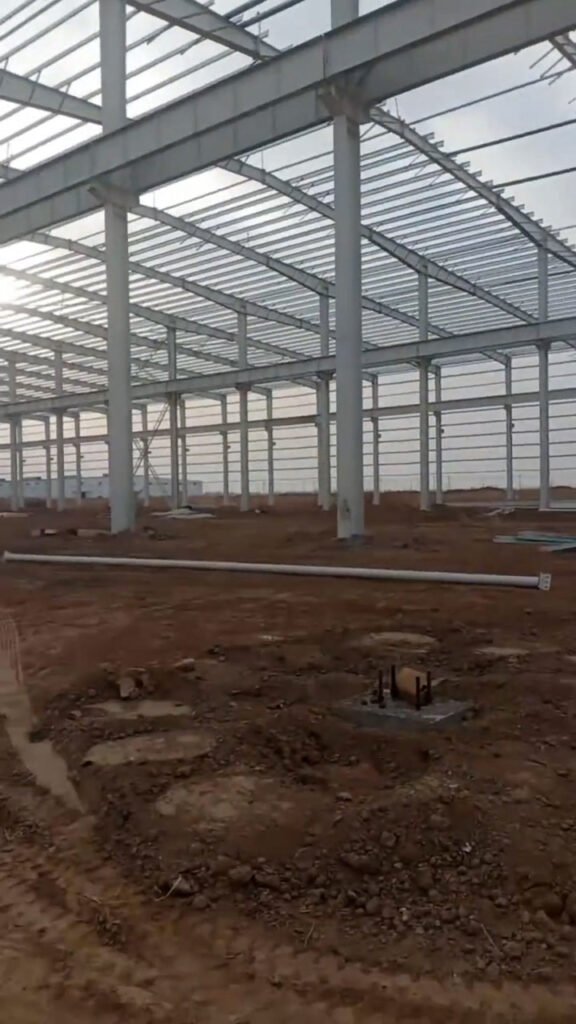

Anclajes y fijaciones: Placas base, pernos de anclaje estructurales de alta resistencia (Grado 8.8 / 10.9) y tornillería autoperforante.
Envolvente y accesorios: Cubiertas metálicas, cerramientos perimetrales en paneles sándwich (poliuretano o lana de roca), canaletas de agua pluvial, bajantes y remates.
Dimensiones y geometría para un almacén con estructura metálica
Definir las dimensiones de un almacén con estructura metálica va más allá de determinar la superficie en metros cuadrados ($m^2$):
Luz libre (Ancho): Distancia transversal entre columnas exteriores sin apoyos intermedios (habitualmente de 18 a 36 metros).
Longitud y modulación: Espaciamiento recurrente entre pórticos principales (generalmente entre 6 y 9 metros).
Altura al alero: Altura vertical desde el nivel de piso terminado hasta la intersección de la pared con el techo, determinante para el volumen de almacenamiento.
Pendiente de cubierta: Porcentaje de inclinación necesario para un drenaje eficiente según la pluviometría de la zona.
Ingeniería y flujo de diseño para el almacén con estructura metálica
El proceso de desarrollo de un almacén con estructura metálica sigue una secuencia rigurosa de control técnico:
Levantamiento de datos: Definición de uso, dimensiones y ubicación geográfica.
Cálculo de cargas: Simulación de esfuerzos estructurales reales.
Modelado 3D (BIM/Tekla): Verificación de interferencias e ingeniería de detalle.
Aprobación de planos: Validación por parte del cliente o su equipo de ingeniería.
Fabricación CNC: Corte, perforación, soldadura automatizada y granallado.
Protección de superficie: Aplicación de pintura anticorrosiva o galvanizado en caliente.
Criterios de diseño en América Latina para almacenes con estructura metálica
No existe un diseño único para la región. Un almacén con estructura metálica debe proyectarse según las condiciones climáticas del sitio de instalación:
Cargas de viento: Análisis indispensable para zonas costeras o expuestas a huracanes en el Caribe y Centroamérica.
Diseño sismorresistente: Requisito crítico para la franja del Pacífico (Chile, Perú, Ecuador, Colombia, México).
Cargas sobre cubierta: Evaluación de sobrecargas por mantenimiento, ceniza volcánica o acumulación de nieve en zonas cordilleranas.
Protección anticorrosiva: Selección de esquemas de pintura epóxica o galvanizado según la agresividad ambiental del entorno.
Cubierta y cerramientos para un almacén con estructura metálica
La elección de la envolvente define el desempeño térmico y la durabilidad del almacén con estructura metálica:
Chapa metálica simple: Solución económica de rápida instalación para bodegas donde el control de temperatura no es prioritario.
Panel sándwich de poliuretano (PUR/PIR): Aislamiento térmico de alta eficiencia para almacenamiento de productos sensibles o ambientes climatizados.
Panel sándwich de lana de roca: Indicado cuando se requieren propiedades ignífugas superiores y aislamiento acústico.
Ventajas y limitaciones de un almacén con estructura metálica
Ventajas potenciales:
Luces amplias: Permite optimizar el área interna mediante espacios libres de columnas.
Prefabricación industrial: Alto control de calidad en taller que reduce la margen de error in situ.
Velocidad de montaje: Uniones mediante conexiones empernadas que agilizan los tiempos de obra civil.
Flexibilidad: Facilidad para proyectar futuras ampliaciones longitudinales.
Limitaciones a controlar:
Sensibilidad a la corrosión: Requiere especificar la pintura o galvanizado correcto desde la etapa de diseño.
Protección contra fuego: Necesidad de aplicar recubrimientos intumescentes según la normativa local.
Precisión en cimentación: Exige una correcta colocación de los pernos de anclaje para la coincidencia con las placas base.
Almacén con estructura metálica vs. construcción convencional
| Parámetro técnico | Almacén con estructura metálica | Construcción convencional (Concreto/Mampostería) |
| Fabricación | 100% prefabricada en taller industrial. | Ejecución in situ dependiente del clima. |
| Tiempo de montaje | Rápido (ensamblaje seco con pernos). | Prolongado (tiempos de curado de concreto). |
| Luces libres | Superior a 30 metros sin columnas intermedias. | Limitadas; requiere soportes internos frecuentes. |
| Ampliación futura | Desmontable y ampliable modularmente. | Compleja y costosa de modificar. |
| Control de calidad | Inspección en planta (soldaduras y pintura). | Control variable dependiente de la mano de obra. |
| Peso propio | Menor peso estructural relativo. | Estructura pesada, requiere cimentaciones mayores. |
Factores que definen el costo de un almacén con estructura metálica
El presupuesto final de un almacén con estructura metálica depende de variables de ingeniería y materiales:
Peso total del acero ($kg/m^2$): Influenciado por las cargas de viento, sismo y la luz del edificio.
Tratamiento superficial: La pintura anticorrosiva estándar difiere en costo del galvanizado en caliente.
Especificación de cubierta: La diferencia técnica entre chapa trapezoidal simple y paneles aislantes.

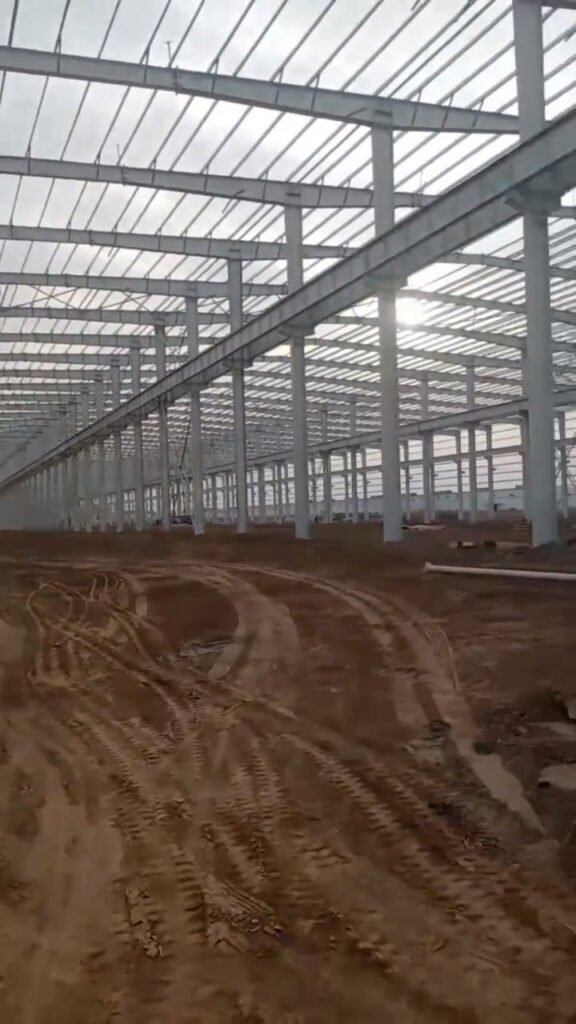

Accesorios incorporados: Inclusión de vigas carrileras para puente grúa, portones seccionales o sistemas de ventilación.
Paso a paso para importar un almacén desde China
El flujo comercial de exportación B2B para un almacén con estructura metálica comprende:
Definición técnica: Envío de requerimientos operacionales y geográficos.
Propuesta y cotización: Emisión de planos preliminares y oferta bajo Incoterms (FOB o CIF).
Fabricación: Ejecución de componentes estructurales y control de calidad.
Marcación y empaque: Codificación alfanumérica de cada pieza e inventario (packing list).
Logística marítima: Carga en contenedores High Cube (HC) u Open Top (OT) y despacho puerto a puerto.
Checklist para elegir fabricante de un almacén con estructura metálica
Al auditar una planta de fabricación de estructuras de acero, verifique:
[ ] Departamento propio de ingeniería estructural (Modelado 3D en Tekla).
[ ] Pruebas no destructivas en soldadura (Inspección por Ultrasonido / Tintes Penetrantes).
[ ] Maquinaria de corte y perforación por control numérico (CNC).
[ ] Proceso automatizado de granallado y pintura ambientalmente controlada.
[ ] Experiencia comprobable en embalaje y estibado seguro para flete marítimo.
[ ] Emisión de manuales y planos de montaje claros para el equipo local.
Datos requeridos para cotizar un almacén con estructura metálica
Para que nuestro equipo de ingeniería elabore una propuesta técnica y económica precisa para su almacén con estructura metálica, necesitamos los siguientes datos:
Ubicación del proyecto: Ciudad y país (para determinar cargas de viento y sismo).
Dimensiones principales: Largo, ancho y altura útil al alero.
Luz libre: Indicar si requiere espacio interior 100% libre de columnas.
Cerramientos: Tipo de cubierta y paredes (chapa simple o panel sándwich con su grosor).
Equipos especiales: Necesidad de soporte para puente grúa (capacidad en toneladas).
Accesos: Cantidad y dimensiones de puertas y ventanas.
Puerto de destino: Para el cálculo de flete marítimo bajo Incoterm CIF.
Errores comunes al adquirir un almacén con estructura metálica
Evaluar cotizaciones únicamente por costo global: Un precio más bajo puede esconder una disminución peligrosa en el peso del acero o espesores de perfiles.
Omitir los códigos de carga locales: Comprar estructuras estandarizadas sin cálculo sísmico o de viento para la zona exacta de instalación.
Desestimar el tipo de cerramiento: Instalar chapa simple en zonas con alta radiación o exigencia de control térmico interno.
Modificar dimensiones en fase de fabricación: Cambiar la geometría una vez iniciados los cortes genera costos adicionales por reproceso.
Preguntas Frecuentes (FAQ)
¿Qué es un almacén con estructura metálica?
Es un sistema constructivo prefabricado cuyo soporte portante está formado por columnas, vigas y correas de acero ensambladas con pernos, diseñado para dar solución a espacios industriales y logísticos.
¿Se puede utilizar un almacén con estructura metálica para una bodega logística?
Sí, es el sistema estándar debido a su capacidad para lograr grandes luces libres y alturas útiles óptimas para el apilamiento y almacenamiento en racks.
¿Es posible fabricar el almacén con estructura metálica a la medida de mi terreno?
Absolutamente. Cada almacén con estructura metálica se proyecta según las dimensiones exactas, modulación y restricciones de su terreno.
¿Qué opciones de cubierta puedo instalar en el almacén?
Puede optar por chapas metálicas trapezoidales galvanizadas o prepintadas, o bien paneles sándwich con núcleo aislante de poliuretano, poliestireno o lana de roca.
¿Se puede diseñar el almacén para operar con puente grúa?
Sí, las columnas se calculan con ménsulas y vigas carrileras integradas para soportar la capacidad de tonela de los puentes grúa requeridos.
¿Cómo se envía la estructura metálica desde China?
Todos los componentes se marcan alfanuméricamente y se cargan eficientemente en contenedores de 40 pies (HC u OT) para su transporte marítimo hasta el puerto de destino en América Latina.
¿Qué información es indispensable para solicitar una cotización?
Ubicación geográfica, dimensiones (ancho, largo, altura), tipo de envolvente, requerimiento de luz libre y si incluye equipos como puentes grúa.
Cotice su Almacén con Estructura Metálica
Envíe la ubicación de su proyecto, largo, ancho, altura útil, uso previsto, requerimiento de luz libre, tipo de cubierta, cerramientos, aislamiento térmico, cantidad de puertas, si requiere puente grúa y los planos disponibles.
Con esta información, nuestro departamento de ingeniería realizará la evaluación preliminar y preparará una memoria técnica y cotización de fábrica para su almacén con estructura metálica.
