Diseño de estructuras metálicas en Panamá: Ingeniería y fabricación B2B
Desarrollar un proyecto industrial en zonas de alta exigencia climática como la Zona Libre de Colón, Panamá Pacífico o las áreas logísticas de Tocumen exige rigurosidad técnica. El diseño de estructuras metálicas en Panamá es el punto de partida fundamental para garantizar la estabilidad, durabilidad y eficiencia de una nave industrial, una bodega industrial o un galpón metálico. Coordinar correctamente la etapa de ingeniería con la fabricación de acero prefabricado permite optimizar el peso del edificio, acelerar el montaje en sitio y asegurar el cumplimiento de las normativas vigentes en el país.
¿Qué incluye el diseño de estructuras metálicas en Panamá?
Un proceso profesional de diseño de estructuras metálicas en Panamá abarca varias fases técnicas consecutivas:
Levantamiento de requerimientos: Definición de la geometría, luz libre, altura libre al alero y distribución de accesos.
Análisis de cargas de diseño: Cálculo de peso propio, sobrecargas de servicio, presiones de viento e hidrodinámicas de lluvia intensa.
Modelado y cálculo estructural: Simulación del comportamiento de los pórticos de acero mediante software especializado.
Dimensionamiento de elementos: Selección y verificación de perfiles H, vigas principales, columnas y correas C/Z.
Detallado de conexiones: Diseño de juntas apernadas de alta resistencia, placas base y planchas de refuerzo.
Elaboración de planos: Emisión de planos de cálculo estructural y elaboración de planos de detalle (shop drawings) para la fabricación de acero.
¿Qué edificios necesitan diseño de estructuras metálicas?
El sistema de pórticos de acero prefabricados se adapta a diversos usos en el sector industrial y logístico panameño:

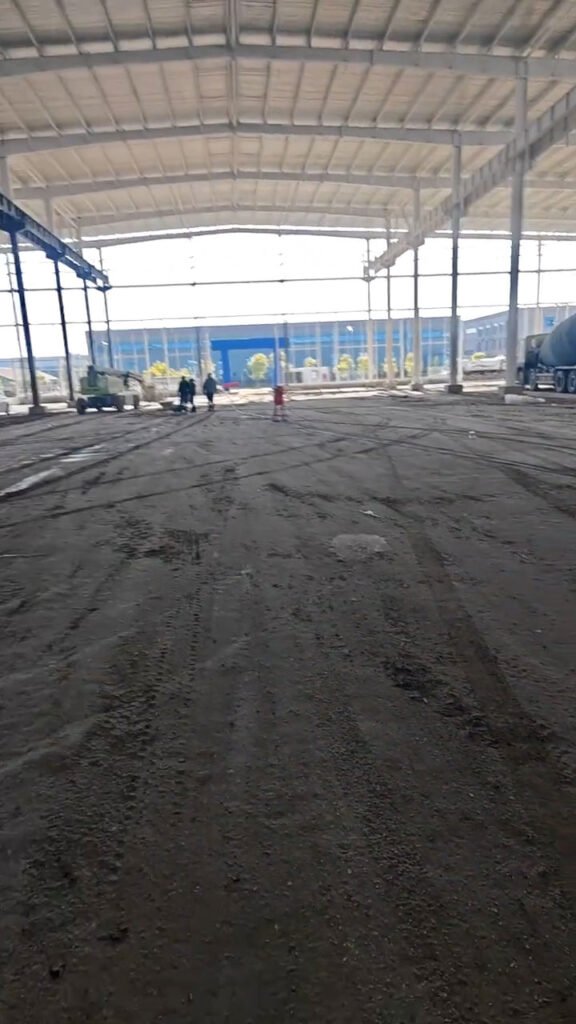

Centro de distribución logístico y almacenes: Diseñados con grandes claros para permitir la instalación de sistemas de racks de alta densidad y el tránsito de montacargas.
Bodega industrial de almacenamiento general: Espacios optimizados para la custodia de mercancías en puertos y zonas francas.
Planta de producción y talleres: Edificios configurados para alojar maquinaria pesada, líneas de ensamblaje y sistemas de ventilación industrial.

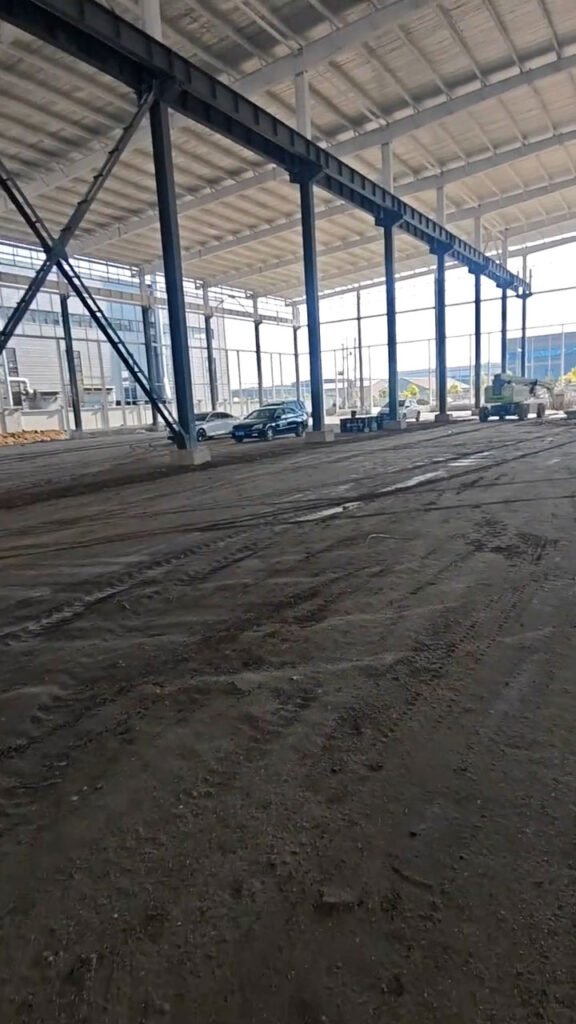

Edificio con puente grúa: Estructuras reforzadas con ménsulas y vigas carril para el manejo de carga pesada.
¿Qué información se necesita antes de diseñar?
Para iniciar el diseño de estructuras metálicas en Panamá de forma precisa, el cliente debe proveer un resumen técnico detallado:
Ubicación geográfica del lote (para determinar la exposición al viento y zonas de humedad).
Dimensiones principales: Largo, ancho (luz libre) y altura útil al alero.
Uso proyectado para el edificio y carga estimada sobre el suelo o mezanines.
Especificaciones de envolvente: Tipo de lámina metálica o panel sándwich con aislamiento térmico.
Necesidad de equipamiento especial, como la capacidad en toneladas para un puente grúa.
Informe de estudio de suelos (geotecnia) para el correcto dimensionamiento de las placas base.
Qué condiciones debe considerar el diseño en Panamá?
El diseño de estructuras metálicas en Panamá no puede ser un cálculo genérico importado sin ajustes. Las variables ambientales locales son determinantes:
Viento y lluvias extremas: Las estructuras de gran altura y amplio claros deben resistir ráfagas de viento costero y contar con sistemas de drenaje pluvial de alta capacidad.
Ambiente marino y corrosión: La proximidad a los océanos Pacífico y Atlántico exige especificar recubrimientos anticorrosivos superiores, como sistemas epóxicos de alto espesor o galvanizado en caliente.
Sismicidad: Los marcos rígidos deben detallarse para absorber desplazamientos laterales mediante arriostramientos en X y conexiones apernadas dúctiles.
Diseño estructural frente a fabricación de acero
Es vital distinguir las competencias entre la ingeniería de diseño, la manufactura en taller y el montaje en obra:
| Etapa del proyecto | Alcance principal | Entregables habituales |
| Diseño estructural | Análisis de cargas, cálculo de secciones y certificación de planos generales. | Memoria de cálculo y planos estructurales aprobados para permisos. |
| Planos de detalle | Conversión del diseño general a piezas de taller (TEKLA/3D). | Planos de taller (Shop drawings) y listas de corte/ensamble. |
| Fabricación de acero | Corte CNC, perforado, armados, soldadura y tratamiento de superficie. | Componentes marcados, informes NDT y certificados MTC. |
| Exportación y logística | Embalaje en racks, contenedorización y despacho a puerto panameño. | Packing list detallado y guía de embarque (B/L). |
| Montaje en sitio | Izaje, alineamiento y torqueado de pernos en el terreno. | Manual de montaje ejecutado por el contratista local. |
¿Qué sistemas de acero pueden utilizarse para una nave industrial?
El sistema más eficiente para el diseño de estructuras metálicas en Panamá es el marco portal de sección variable o constante:
Columnas y vigas de perfiles H: Brindan resistencia óptima a la flexión en pórticos de gran luz.
Correas C/Z conformadas en frío: Sostienen las láminas de cubierta y fachada, optimizando el peso propio del techo.
Sistemas de arriostramiento: Tensores y tubos en diagonal que transmiten las fuerzas de viento y sismo hacia las fundaciones.
¿Cómo influye el diseño en el costo de la estructura metálica?
Una ingeniería optimizada reduce directamente el costo total del proyecto de construcción metálica:
Eficiencia de tonelaje: Un cálculo preciso evita el sobredimensionamiento innecesario de perfiles sin comprometer la seguridad.
Uniones estandarizadas: Diseñar conexiones apernadas repetitivas disminuye las horas de mano de obra en taller y acelera el ensamble en el terreno.
Modulación de contenedores: Adaptar la longitud de los elementos principales a 11.8 metros permite cargarlos eficientemente en contenedores de 40 pies, reduciendo el flete marítimo.
¿Diseño y fabricación local o suministro desde China?
| Parámetro de comparación | Fabricación local tradicional | Suministro internacional (China) |
| Capacidad de producción | Sujeta a la disponibilidad de perfiles en el mercado local. | Producción masiva con acero de molino directo y corte CNC automatizado. |
| Precisión de taller | Variable según la tecnología de armado manual. | Alta precisión milimétrica mediante detallado 3D y corte robótico. |
| Coordinación técnica | Interacción presencial con el taller. | Trabajo coordinado entre la ingeniería local y el equipo de detallado del fabricante. |
| Estructura del costo | Costo unitario por tonelada generalmente más alto. | Economía de escala en la fabricación de acero, requiriendo planificar el flete marítimo. |
¿Cómo elegir un proveedor de estructuras metálicas?
[ ] Capacidad de ingeniería y detallado: Uso comprobado de software 3D para la emisión de shop drawings.
[ ] Control de calidad en soldadura: Ensayos no destructivos (ultrasonido/tintas penetrantes) en uniones críticas.
[ ] Trazabilidad de la materia prima: Entrega de certificados de calidad de origen (Mill Test Certificates – MTC).
[ ] Sistema de recubrimiento: Especificación clara de preparación de superficie (Granallado Sa 2.5) y espesor de micras de pintura o galvanizado.
[ ] Experiencia en empaque para exportación: Suministro embalado en marcos metálicos (racks) para prevenir daños durante el tránsito marítimo hacia Panamá.
¿Qué debe incluir una solicitud de cotización?
Para obtener un presupuesto técnico y comercial exacto para el diseño de estructuras metálicas en Panamá, adjunte los siguientes datos:
Ubicación exacta del proyecto y puerto de llegada (por ejemplo, Puerto de Balboa o Manzanillo).
Planos arquitectónicos o bosquejo con las medidas principales (largo, ancho, altura).
Requerimiento de aislación en cubierta o paredes (panel sándwich vs lámina simple).
Especificación de puentes grúa o cargas suspendidas sobre la estructura.
Preguntas Frecuentes (FAQ)
¿Qué incluye el servicio de diseño de estructuras metálicas en Panamá?
Comprende el cálculo estructural de pórticos, dimensionamiento de perfiles, detallado de conexiones apernadas, memoria de cálculo y emisión de planos de taller para fabricación.
¿Un fabricante internacional en China puede fabricar según mis planos locales?
Sí. El equipo de ingeniería en planta revisa los planos certificados emitidos por su ingeniero en Panamá, elabora el modelo 3D en TEKLA y emite los shop drawings para su aprobación antes de cortar el acero.
¿Qué diferencia hay entre planos estructurales y planos de fabricación?
Los planos estructurales muestran el diseño general y las fuerzas. Los planos de fabricación (shop drawings) detallan cada pieza individual, perforación, soldadura y marca para la producción en taller.
¿Se puede importar una nave industrial prefabricada completa hacia Panamá?
Sí, la estructura metálica, correas, cerramientos, pernos y accesorios se despachan embalados en contenedores listos para ser ensamblados en el sitio de la obra.
¿Qué protección anticorrosiva es recomendable para proyectos en Panamá?
Dado el clima húmedo y marino, se recomienda granallado Sa 2.5 más pintura epóxica de alto espesor o galvanizado por inmersión en caliente.
¿El suministro del edificio incluye la cimentación de concreto?
No. Los trabajos de obra civil, bases de concreto y pernos de anclaje empotrados deben ser ejecutados en sitio por el contratista local siguiendo el plano de cargas recibido.
Si estás planificando una nave industrial, bodega industrial o galpón metálico en Panamá, envía la ubicación del proyecto, largo, ancho, altura, uso, luz libre, cubierta, cerramientos y planos disponibles. Con esta información se puede revisar preliminarmente el alcance del suministro y preparar una propuesta técnica y comercial de exportación.
Nota: Las verificaciones, sellos y aprobaciones ante las autoridades locales de Panamá deben ser coordinados con el profesional o firma de ingeniería responsable de la obra en el país.
