Diseño y Fabricación de un Edificio de Almacén con Estructura Metálica
Un edificio de almacén con estructura metálica es un sistema constructivo diseñado a medida donde los perfiles de acero soportan las cargas primarias y secundarias. Para los compradores en América Latina, esta solución permite ejecutar proyectos logísticos con un alto grado de prefabricación, control dimensional y optimización de materiales. Esta guía técnica detalla los criterios de ingeniería, selección de componentes, procesos de manufactura y logística de exportación necesarios para transformar los requerimientos de su proyecto en una solicitud de cotización precisa ante un fabricante especializado.
Ventajas operativas de un almacén industrial
La elección de una estructura metálica responde a necesidades técnicas y operativas específicas del sector logístico e industrial:
Grandes luces libres: Permite salvar distancias de 30, 40 o más metros sin columnas intermedias, maximizando el espacio de almacenamiento.
Fabricación prefabricada: Todas las piezas llegan a obra cortadas, perforadas y soldadas, listas para ensamblar mediante conexiones empernadas.
Montaje organizado: Reduce los tiempos de ejecución en terreno comparado con sistemas de hormigón in situ.
Adaptabilidad geométrica: El almacén industrial se fabrica bajo las especificaciones exactas del cliente, integrando desde rampas niveladoras hasta carrileras para equipos de izaje.
Capacidad de ampliación: Los pórticos finales pueden diseñarse para soportar expansiones futuras sin necesidad de demoliciones estructurales.
Componentes principales de un galpón metálico
El suministro de una bodega metálica prefabricada depende del alcance acordado en el proyecto, pero un paquete estándar de exportación incluye:
Estructura principal: Columnas y vigas de sección H (soldadas o laminadas).
Estructura secundaria: Correas galvanizadas tipo C y Z, tensores, puntales y riostras de acero.
Sistema de conexiones: Placas base, pernos de anclaje, pernos de alta resistencia (A325/A490) y tornillos autoperforantes.
Cubierta y cerramientos: Chapas de acero perfilado o paneles sándwich.
Elementos complementarios: Aislamiento térmico, canaletas, bajantes de PVC, remates de chapa, cumbreras, puertas, ventanas y rejillas de ventilación.
Parámetros clave para diseñar una nave industrial
La geometría y las condiciones de operación definen el consumo de acero de la nave industrial. El fabricante requiere parámetros exactos para la ingeniería de detalle:
Dimensiones físicas: Largo total, ancho total, y altura libre (eave height).
Luz libre: Distancia transversal sin apoyos intermedios.
Separación entre pórticos (Bay space): Usualmente entre 6 y 9 metros, optimizando el peso de las correas y vigas.
Cargas operativas: Carga muerta (peso propio), carga viva (mantenimiento en cubierta), y cargas colgadas (tuberías, sistemas contra incendio).
Equipamiento dinámico: Si el diseño incluye puente grúa, se debe especificar la capacidad de levante (toneladas), altura de izaje y régimen de trabajo (ej. A3, A4, A5).
Bodega metálica simple vs. Centro logístico de alta exigencia
| Característica | Bodega estándar | Centro logístico con requisitos especiales |
| Luz libre (Span) | 15 – 25 metros (un solo vano) | +30 metros o múltiples vanos con columnas intermedias |
| Altura libre | 6 – 8 metros | 10 – 15 metros (para racks de alta densidad) |
| Sistema de cubierta | Chapa de acero simple (0.4 – 0.5 mm) | Panel sándwich de lana de roca o poliuretano (50 – 100 mm) |
| Puente grúa | No aplica o monorraíl ligero | Puentes grúa de 5 a 20 toneladas (requiere vigas carrileras) |
| Puertas | Puertas manuales corredizas | Puertas industriales seccionales, muelles de carga, abrigos |
| Ventilación | Extractores estáticos de gravedad | Sistemas mecánicos de extracción y louver perimetral continuo |
| Cargas de diseño | Estándar por normativa mínima | Altas cargas suspendidas (sprinklers, ductos, paneles solares) |
Opciones de cubierta y cerramiento para su estructura de acero
La envoltura térmica y mecánica de la estructura de acero protege las mercancías y garantiza la operatividad. Las opciones más comunes son:
Chapa metálica simple: Láminas de acero corrugado prepintado. Ideal para almacenes donde el control de temperatura no es crítico.

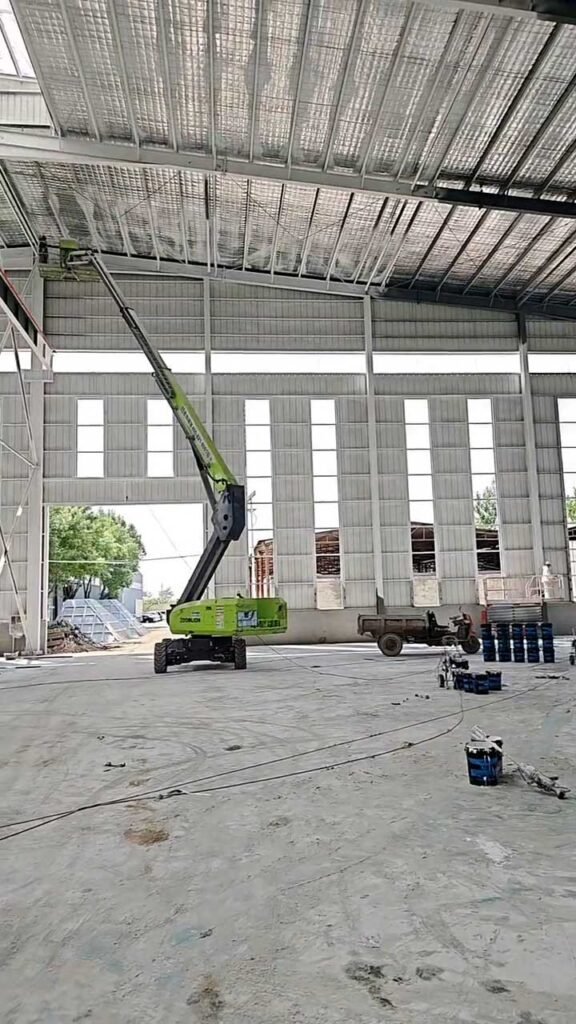

Sistema de chapa simple con manta de fibra de vidrio: Solución económica que mitiga la condensación y mejora el confort térmico mediante una lámina de aislamiento reforzada con foil de aluminio (como se observa en la instalación de la cubierta).
Paneles sándwich (EPS, Poliuretano, Lana de Roca): Paneles prefabricados con núcleo aislante. Obligatorios para cámaras frigoríficas, almacenes farmacéuticos o zonas de climas extremos.
La elección debe correlacionarse directamente con la humedad ambiental, la temperatura interior requerida, el riesgo de corrosión y el presupuesto del proyecto.
Criterios de diseño para un edificio de acero en América Latina
Copiar un diseño estructural entre diferentes regiones es una práctica de alto riesgo. Un edificio de acero exportado a América Latina debe diseñarse evaluando rigurosamente las condiciones locales:
Cargas de viento: Las presiones dinámicas varían drásticamente. Un proyecto en el Caribe requiere resistencia a fuerzas huracanadas, mientras que una instalación en el centro de México enfrenta parámetros distintos.
Riesgo sísmico: Países como Chile, Perú, Ecuador, Colombia y México exigen que la estructura metálica posea alta ductilidad y detallado sísmico riguroso para absorber energía sin colapsar.
Condiciones ambientales: La proximidad al mar (zonas costeras) exige tratamientos superficiales de alta resistencia, como galvanizado en caliente o sistemas de pintura epóxica rica en zinc, para evitar la corrosión prematura.
Puertas y logística interna en el proyecto de almacenamiento
El diseño de las aberturas determina la eficiencia del proyecto de almacenamiento. Es imperativo definir:
El tipo de vehículos (camiones articulados, montacargas).
Dimensiones libres requeridas para el cruce simultáneo de equipos.
Frecuencia de apertura.
Soluciones específicas: puertas enrollables de alta velocidad para control térmico, puertas corredizas metálicas para hangares o accesos perimetrales estándar.
¿Cómo se fabrica la estructura metálica en planta?
La producción de una estructura metálica para exportación sigue un flujo de trabajo industrializado:
Ingeniería de detalle: Generación de planos de taller y modelos 3D (Tekla).
Corte automatizado: Corte por plasma o llama CNC de las placas de acero.
Ensamblaje y soldadura: Armado de perfiles H mediante soldadura de arco sumergido (SAW).
Inspección dimensional: Verificación de tolerancias contra planos.
Perforación y enderezado: Aseguramiento de la geometría para el ensamble en obra.
Tratamiento superficial: Granallado (Sa2.5) para eliminar óxido y calamina.
Pintura: Aplicación de imprimación y acabado según el espesor de micras (μm) especificado, o proceso de galvanizado en caliente.
Identificación: Marcado de cada componente para trazabilidad.
Exportación y logística de su almacén prefabricado
Para exportar un almacén prefabricado desde China hacia puertos en América Latina (como Valparaíso, Callao, Buenaventura o Manzanillo), el fabricante gestiona:
Aprobación final de planos de fabricación por parte del cliente.
Embalaje estructurado mediante pallets de acero para facilitar la extracción.
Carga y estiba optimizada en contenedores de 40′ OT (Open Top) o 40′ HQ (High Cube).
Emisión de documentos de exportación (Bill of Lading, Packing List, Factura Comercial, Certificado de Origen).
Gestión logística basada en el Incoterm negociado (FOB, CIF, CFR).
Checklist para elegir un fabricante de construcciones metálicas
Para asegurar una importación exitosa de su construcción metálica, verifique que el proveedor chino cumpla con los siguientes criterios:
[ ] Equipo de ingeniería in-house capaz de optimizar pesos y proponer soluciones.
[ ] Experiencia comprobable exportando a su país o región.
[ ] Control de calidad estricto sobre materias primas (certificados de molino del acero Q235B/Q355B).
[ ] Protocolos de ensayos no destructivos (NDT) en soldaduras críticas.
[ ] Procedimientos de granallado y pintura documentados.
[ ] Trazabilidad de carga y listas de empaque (Packing List) detalladas con fotos.
[ ] Soporte técnico post-venta para la fase de montaje.
¿Qué información necesita el fabricante para cotizar?
Para que el área de ingeniería procese una propuesta precisa de edificio de almacén con estructura metálica, debe proporcionar:
Ubicación exacta del proyecto (ciudad y país).
Largo total, ancho total y altura libre.
Luz libre requerida (sin columnas intermedias) y pendiente de la cubierta.
Especificaciones de cubierta y cerramientos (tipo de material y aislamiento).
Dimensiones, tipo y cantidad de puertas y ventanas.
Parámetros del puente grúa (si aplica): capacidad, luz y altura de levado.
Planos arquitectónicos preliminares o esquemas (si están disponibles).
Puerto marítimo de destino.
Elementos que debe incluir una cotización de construcción metálica
Al recibir la oferta comercial de su estructura de acero, compruebe que el documento defina con exactitud el alcance de suministro. Una propuesta profesional debe detallar los pesos estimados de la estructura principal y secundaria, el tipo de conexión empernada, los metros cuadrados y especificaciones exactas del cerramiento (espesor de chapa y tipo de pintura), los accesorios incluidos (canaletas, remates, pernos de anclaje), el esquema de pintura (imprimación y acabado), las condiciones de pago, el tiempo de fabricación y el Incoterm acordado. Toda partida excluida (como la obra civil o la instalación) debe estar explícitamente declarada para evitar sobrecostos.
Preguntas Frecuentes (FAQ)
¿Qué es un edificio de almacén con estructura metálica? Es un sistema prefabricado de ingeniería donde un marco de perfiles de acero soporta las cargas del edificio y sirve de anclaje para los paneles de cubierta y paredes.
¿Sirve para una bodega industrial? Sí. Es el sistema predominante para bodegas industriales, centros logísticos y naves de producción debido a su resistencia y adaptabilidad espacial.
¿Puede fabricarse según las dimensiones del cliente? Sí. Cada estructura se diseña y fabrica a la medida exacta de los requerimientos geométricos y operativos del proyecto.
¿Puede tener grandes luces libres? Sí. El diseño de pórticos rígidos permite anchos superiores a los 30 o 40 metros sin columnas intermedias, facilitando la operación de montacargas y racks.
¿Se puede incluir aislamiento? Sí. Se pueden integrar mantas de fibra de vidrio con foil de aluminio o utilizar paneles sándwich (poliuretano, EPS, lana de roca) en techos y paredes.
¿Puede incorporar puente grúa? Sí. Las columnas y vigas pueden dimensionarse desde la fase de ingeniería para soportar vigas carrileras y puentes grúa de diversos tonelajes.
¿Puede fabricarse y exportarse desde China? Sí. El proceso incluye la prefabricación total de las piezas, que se envían en contenedores marítimos listas para ser ensambladas mediante tornillos en el país de destino.
¿Qué información necesito para solicitar una cotización? Necesita proveer ubicación, largo, ancho, altura libre, requerimientos de cerramiento/aislamiento, dimensiones de puertas y detalles de equipos pesados como puentes grúa.
Solicite una propuesta técnica y comercial Envía la ubicación del proyecto, largo, ancho, altura, uso del almacén, luz libre, cubierta, cerramientos, aislamiento, puertas, puente grúa, planos disponibles y puerto de destino. Con estos datos, nuestro equipo de ingeniería realizará una revisión preliminar para preparar una cotización detallada de su edificio de almacén.
