Diseño y Fabricación de un Edificio Prefabricado PEB para Proyectos Industriales
Un edificio prefabricado PEB (Pre-Engineered Building) es un sistema constructivo de acero donde la ingeniería, el diseño estructural y la fabricación se desarrollan de forma integrada. Para los compradores profesionales en América Latina, importar un edificio prefabricado PEB significa acceder a pórticos principales de acero, elementos secundarios y sistemas de cerramiento fabricados a medida en planta, listos para ensamblarse en obra. Esta guía técnica detalla cómo funciona este sistema, qué componentes incluye y qué criterios debe evaluar al seleccionar un fabricante para su próximo proyecto logístico o industrial.
¿Qué es exactamente un edificio prefabricado PEB?

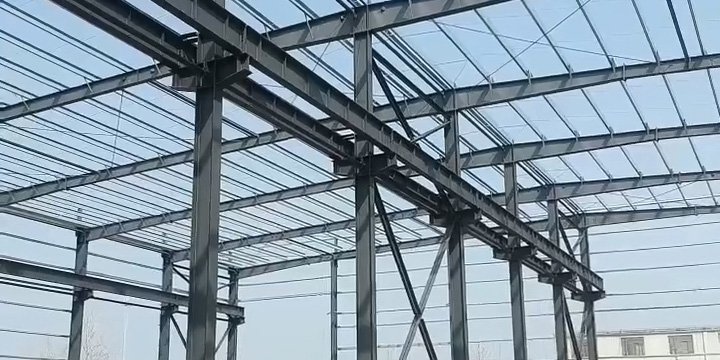

El concepto central de un edificio prefabricado PEB radica en su metodología: la estructura se calcula y diseña previamente basándose en las cargas y dimensiones exactas del proyecto, optimizando la cantidad de acero. El esqueleto principal utiliza columnas y vigas de sección variable (perfiles H) que forman pórticos rígidos. A estos se unen elementos secundarios (correas, arriostramientos) y el sistema de cubierta y cerramiento.
Es fundamental entender que “prediseñado” no significa estándar. Ningún edificio prefabricado PEB es idéntico a otro; cada estructura de acero se configura específicamente para las exigencias de su emplazamiento y su uso industrial.
¿Cómo funciona el proceso de un sistema de construcción PEB?
La ejecución de un edificio prefabricado PEB sigue un flujo industrial riguroso:
Definición de requisitos: Dimensiones, uso y ubicación del proyecto.
Diseño estructural y cálculo: Evaluación de cargas dinámicas y estáticas.
Modelado 3D: Generación de la geometría exacta (frecuentemente en software como Tekla).
Planos de fabricación (Shop Drawings): Despiece de cada componente.
Fabricación: Corte, soldadura, perforación y tratamiento superficial en taller.
Inspección de calidad: Control dimensional y de soldaduras.
Embalaje y marcado: Identificación de cada pieza.
Transporte marítimo: Carga en contenedores para exportación.
Montaje en destino: Ensamblaje 100% empernado en obra.
Componentes principales de una estructura metálica PEB
El suministro de un edificio prefabricado PEB varía según el contrato, pero un sistema integral contempla:

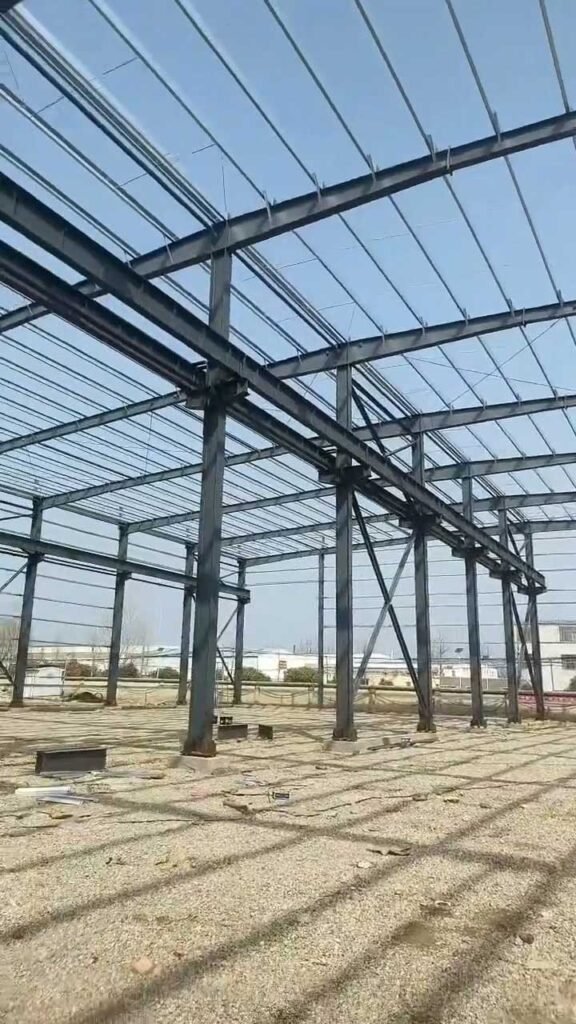

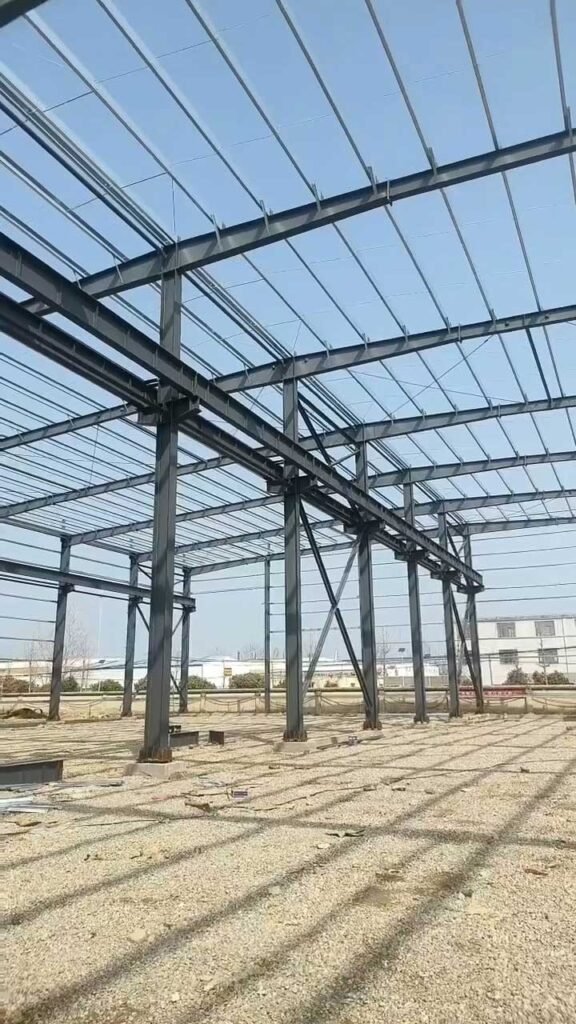

Estructura principal: Columnas y vigas de pórtico principal (perfiles H soldados).
Estructura secundaria: Correas galvanizadas tipo C o Z para techo y paredes.
Sistemas de arriostramiento: Tensores, puntales y riostras transversales/longitudinales para dar rigidez.
Conexiones: Placas base, pernos de anclaje a cimentación y pernos estructurales de alta resistencia.
Envolvente: Paneles de chapa simple, paneles sándwich (aislamiento térmico) para cubierta y cerramientos.
Accesorios: Puertas industriales, ventanas, canaletas, cumbreras y remates.
Diseño PEB vs. Estructura metálica convencional
| Característica | Edificio prefabricado PEB | Estructura metálica convencional |
| Concepto de diseño | Optimización de perfiles según diagrama de momentos (sección variable). | Uso de perfiles estándar de sección constante, a menudo sobredimensionados. |
| Fabricación | 100% en taller bajo un solo modelo de ingeniería. | Corte y soldadura frecuentes en el sitio de obra. |
| Montaje | Conexiones empernadas rápidas; piezas pre-marcadas. | Requiere soldadura y ajustes extensivos en terreno. |
| Peso de estructura | Generalmente optimizado y más eficiente. | Mayor peso debido a perfiles de sección constante. |
| Ampliación | Diseñado para futuras expansiones modulares simples. | Ampliaciones complejas, requieren reingeniería y refuerzos. |
| Ingeniería | Proveedor asume el diseño del sistema completo integrado. | Múltiples proveedores (estructura, techo, cerramientos separados). |
Aplicaciones de la nave industrial PEB en almacenamiento
El edificio prefabricado PEB domina el sector industrial por su capacidad para cubrir grandes luces libres (espacios sin columnas intermedias). Es la solución preferida para construir galpones logísticos, bodegas de almacenamiento, naves industriales de manufactura, talleres mecánicos y hangares. Además, cuando el diseño lo contempla desde la fase inicial, un edificio prefabricado PEB puede soportar vigas carrileras para puentes grúa de alto tonelaje.
Criterios para diseñar un proyecto PEB en América Latina
Exportar un edificio prefabricado PEB a América Latina exige adaptar la ingeniería al entorno local. No se puede reutilizar un diseño genérico:
Viento: Las naves en Centroamérica o el Caribe requieren refuerzos contra fuerzas huracanadas.
Sismo: En Chile, Perú, Ecuador o México, la estructura del edificio prefabricado PEB debe incorporar alta ductilidad y arriostramientos severos según la aceleración sísmica local.
Corrosión: Ambientes costeros demandan sistemas de pintura epóxica de altos sólidos o galvanizado en caliente.
Cargas operativas: Equipos suspendidos, paneles solares o puentes grúa modifican la geometría de las columnas.
Adaptación de planos para su bodega PEB
¿Puede un fabricante trabajar con la arquitectura del cliente? Sí. El proceso implica recibir los planos, realizar una revisión técnica de viabilidad, e identificar los requisitos de carga. Luego, el fabricante recalcula la estructura para adaptarla a la eficiencia de un edificio prefabricado PEB, genera los planos de taller (shop drawings) y, tras la aprobación del cliente, inicia la producción. El fabricante siempre debe verificar la compatibilidad estructural.
Ventajas operativas de un galpón PEB
Optar por un edificio prefabricado PEB ofrece ventajas técnicas y de gestión:
Control de producción: Al fabricarse bajo techo, se elimina la exposición al clima durante la soldadura.

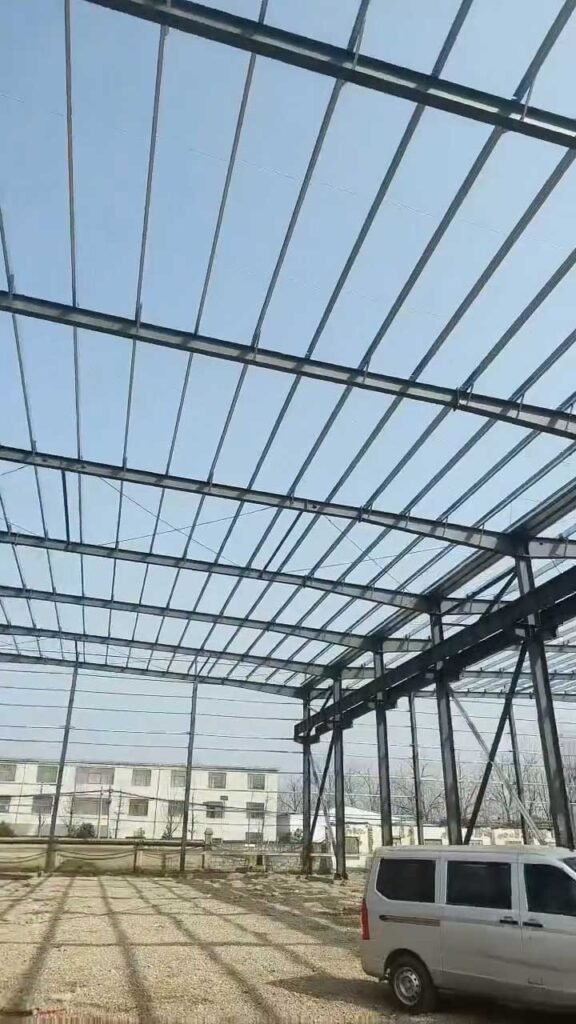

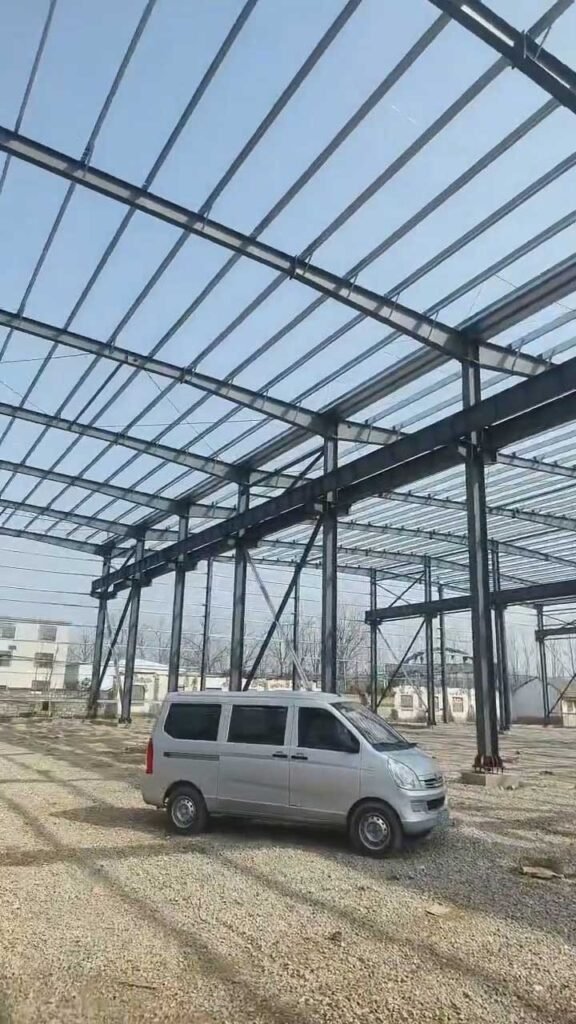

Montaje organizado: Como se observa en el ensamblaje de los pórticos, cada columna y viga llega lista para atornillarse.
Grandes luces: Permite espacios interiores sin obstáculos, maximizando la logística interna de montacargas y racks.
Exportación eficiente: Los componentes se diseñan considerando las dimensiones de los contenedores marítimos para optimizar el flete.
Cómo elegir un fabricante de edificios de acero PEB
Antes de importar un edificio prefabricado PEB, evalúe al proveedor con esta checklist:
[ ] Capacidad de ingeniería in-house (uso de software especializado como Tekla, SAP2000).
[ ] Capacidad de fabricación real y control de calidad dimensional.
[ ] Procesos de ensayo no destructivo (NDT) en cordones de soldadura.
[ ] Tratamiento superficial documentado (granallado y espesor de pintura en micras).
[ ] Experiencia comprobable exportando estructuras hacia América Latina.
[ ] Embalaje estructurado para evitar daños durante el tránsito marítimo.
Datos para cotizar su almacén PEB
El precio de un edificio prefabricado PEB no se calcula correctamente con un simple valor por metro cuadrado. El fabricante requiere:
Ubicación exacta.
Largo total, ancho total y altura libre (eave height).
Luz libre requerida y separación entre pórticos.
Tipo de cubierta y cerramientos (chapa simple o aislamiento sándwich).
Dimensiones de puertas industriales.
Capacidad y altura de levante del puente grúa (si aplica).
Puerto de destino.
Fabricación y exportación de su construcción PEB desde China
Una vez aprobado el diseño, el edificio prefabricado PEB entra en producción. Tras el corte, ensamblaje y soldadura, los componentes reciben tratamiento de pintura. Un paso crítico es la identificación de piezas: cada elemento se marca alfanuméricamente coincidiendo con los planos de montaje. Finalmente, se agrupan en pallets de acero, se genera un Packing List detallado y se cargan en contenedores marítimos junto con los documentos de exportación (BL, Factura Comercial).
Checklist para comparar ofertas de un edificio industrial PEB
Al recibir cotizaciones de un edificio prefabricado PEB, no mire solo el precio final. Compare:
[ ] Calidad y grado del acero especificado (ej. Q355B vs Q235B).
[ ] Peso total estimado de la estructura (grandes diferencias indican discrepancias de diseño).
[ ] Cargas de diseño aplicadas (viento, sismo, techo).
[ ] Especificaciones exactas del cerramiento (espesor de chapa, tipo de núcleo aislante).
[ ] Alcance del suministro: ¿incluye pernos de anclaje, remates, canaletas?
[ ] Incoterm aplicado (FOB, CIF).
Preguntas Frecuentes (FAQ)
¿Qué significa PEB? Son las siglas de Pre-Engineered Building (Edificio Prediseñado/Prefabricado), un sistema donde la ingeniería, diseño y fabricación del acero se realizan de manera integral en planta.
¿Qué es un edificio PEB? Es una estructura metálica cuyas columnas y vigas se fabrican a medida según los requerimientos de carga del proyecto, enviándose a obra completamente listas para ensamblar mediante pernos.
¿Cuál es la diferencia entre PEB y una estructura metálica tradicional? El PEB utiliza perfiles de sección variable para optimizar el peso del acero según donde hay mayor esfuerzo, mientras que la tradicional suele usar perfiles de sección constante y requiere soldadura en obra.
¿Puede un fabricante chino fabricar un PEB a medida? Sí. Todos los proyectos PEB se diseñan a la medida de la longitud, ancho, altura y exigencias operativas del cliente.
¿Un edificio PEB puede utilizarse como almacén? Es la aplicación principal. Las grandes luces libres que ofrece el sistema son ideales para almacenes, naves industriales, bodegas y centros logísticos.
¿Puede incluir aislamiento y paneles sándwich? Sí, la estructura secundaria permite la fijación directa de paneles sándwich (poliuretano, lana de roca, EPS) para control térmico.
¿Puede diseñarse para condiciones sísmicas? Sí, el equipo de ingeniería calcula los arriostramientos y refuerzos en las conexiones para cumplir con la resistencia sísmica de la ubicación final.
¿Se puede exportar un edificio PEB desmontado desde China? Absolutamente. Todas las piezas se pre-fabrican, se marcan, se empacan estratégicamente y se envían en contenedores para su rápido montaje en destino.
Solicite una cotización técnica para su proyecto Envía la ubicación del proyecto, largo, ancho, altura, uso, luz libre, cubierta, cerramientos, aislamiento, puertas, puente grúa y planos disponibles. Nuestro equipo de ingeniería revisará su requerimiento para preparar una propuesta técnica y comercial detallada de su estructura.
